江阴海达橡塑股份有限公司废气处理项目-四组合复合催化氧化工艺

江阴海达橡塑股份有限公司主要是生产三元乙丙胶条橡胶硫化机对橡胶进行高温硫化时，胶料中的操作油、硫化剂及发泡剂等化学药品便要分解，并产生大量的油烟废气，废气中氨气、硫化氢、甲苯、非甲烷总烃以及油类混合物浓度高，异味道大，采用复合催化氧化法四组合处理的工艺进行治理。

一、治理工艺

废气处理装置第一个塔为单塔设备，复合油洗塔，利用洗油与废气成分相似相溶的特点，对废气中含有萘、焦油类、苯族烃类等易结晶物质进行吸收降解；废气处理装置为双塔设备，第二个塔为催化氧化装置，是对废气进行催化氧化吸收的废气处理装置，第三个塔是雾化旋流净化装置(氧化吸收塔），彻底吸收不能被前段完全吸收并有异味的有害气体，或者是在化学处理中没有得到净化处理的气态物质。

在塔内，经洗油预处理后的气体先由下至上通过催化氧化塔，喷淋液在雾化喷嘴的作用下最大程度的雾化，增大了液体与气体的接触面积，去除掉气体中能够被碱液吸收的废气成分（H2S、SO₂等含硫气体），同时，催化剂的作用下，废气在氧化装置内被氧化剂分解成氢氧化物（H₂O）和碳氧化物(CO₂），在水膜的分离作用下，大部分的油污粉尘被收集到喷淋液体中。经过除油的气体经设备顶部除雾系统除雾后进入后续的催化氧化吸收装置，使含湿量在允许范围内的废气在氧化装置内继续被催化氧化剂分解成氢氧化物（H₂O）和碳氧化物(CO₂），由下至上的逆向雾状旋流式经过多层雾状旋流式吸收洗涤后，气体继续向上进入过滤除雾过滤层，经过化学处理后残留在废气中的水分经过顶部除雾器可以被去除掉，然后将净化后的气体从顶部出口送入高效除臭器二次净化后进入引风机，进入排气筒高空达标排放，不让任何有害气体排入大气。

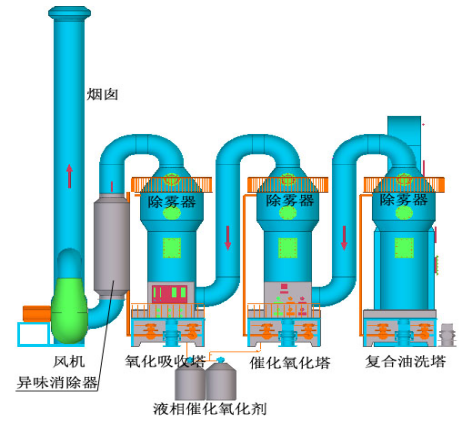

TZF-Q型四组合废气净化系统流程图

二、技术特点

1、私家定制：根据不同的工况，量身定制不同规格型号的设备

2、组合式：根据气体浓度及工况设备随意组合

3、适应性强：根据不同的气体成份添加不同的药剂，适应各种高浓度，大气量，不同工业废气VOCs挥发性有机物及恶臭气体。

  4、处理效率高：净化效率高，设备紧凑，占地面积小，操作简单便于管理。

  5、运行费用：此工艺比其他工艺运行成本低。

  6、安全可靠：长期运行安全可靠，无吸附物，不堵塞，不反弹。

  7、自动化程度高：整个废气处理系统采用PLC全自动控制实现远程控制和监控。

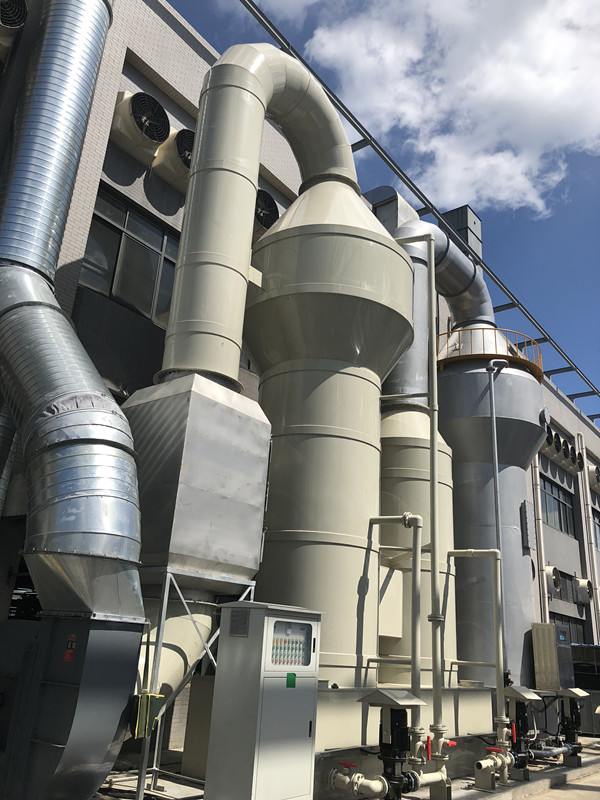

下图为江阴海达橡塑股份有限公司治理现场
